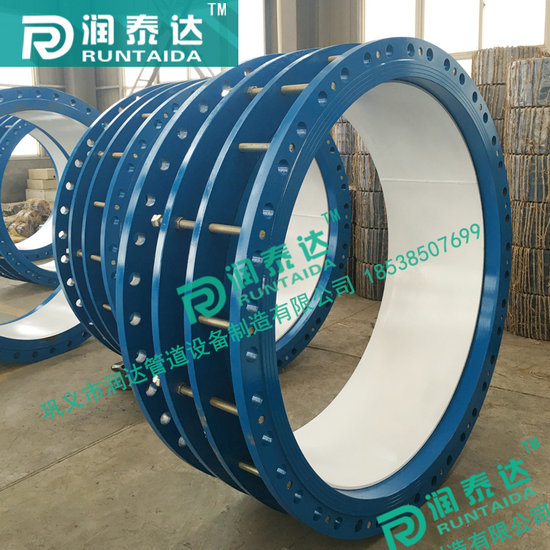

雙法蘭限位伸縮接頭安裝時適用于兩邊均與法蘭連接

2017-2-13 9:06:47??????點擊：

雙法蘭限位伸縮接頭特別適用于有振動或有一定斜度及拐彎的管路中的連接。

雙法蘭限位伸縮接頭是由本體、密封圈、壓蓋、伸縮短管等主要部件組成。在松套伸縮接頭原有性能的基礎上增設限位裝置，在最大伸縮量處用雙螺母鎖定。管道在允許的伸縮量中可以自由伸縮，一旦超過其最大伸縮量就起到限位，確保管道的安全運行，特別適用于有振動或有一定斜度及拐彎的管路中的連接。

雙法蘭限位伸縮接頭適用于兩邊均與法蘭連接，安裝時調整產品兩端與法蘭的連接長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，確保管道的安全運行。適用于兩邊均與法蘭連接的管道中，安裝時調節產品兩端與法蘭的安裝長度，對角集資均勻擰緊壓蓋螺栓，使其成為以整體，并有一定的位移量，方便安裝維修時，根據現場尺寸進行調整。在工作時可以反軸向推力傳遞至整個管道。能降低被連接件的壓力推力（盲板力）和補償管路安裝誤差，雙法蘭傳力接頭不能吸收軸向位移。雙法蘭傳力接主要用于泵、閥門等附件的松套連接。

雙法蘭伸縮接頭說明

一、主要技術參數

1. 型號：VSSJAF VSSJA-2 2. 公稱壓力：0.6 Mpa 、1.0 Mpa 、1.6Mpa 、2.5Mpa 3. 殼體試驗壓力： 0.9Mpa 、1.5Mpa 、2.4Mpa、3.75Mpa（1.5倍公稱壓力） 4. 密封試驗壓力： 0.66Mpa 、1.1Mpa 、1.76Mpa、2.75Mpa（1.1倍公稱壓力） 5. 工作溫度：-20℃～80℃ 6. 適用介質：清水 7. 漏失率： 0

二、產品執行標準

產品設計執行GB/T12465-2007《管路補償接頭》法蘭連接尺寸執行GB 2555《一般用途法蘭連接尺寸》壓力試驗執行GB/T13927-2008《工業閥門壓力試驗》包裝、運輸以及標志符合GB12220、GB12252的規定。

三、產品結構性能特點

1. 結構簡單、零部件少、重量輕。 2. 安裝方便，能補償管線法蘭的位置及角度誤差。 3. 限位伸縮接頭帶限位及防拉脫裝置。 4. 該產品與蝶閥等的配套使用，給閥門的維修帶來極大的方便。 5. 伸縮接頭采用標準化設計，同類零部件具有絕對互換性。 6. 使用壽命長，整體首次無故障工作時間不少于50000h，使用壽命不少于20年。

公稱通徑DN	管子外徑 Dw	外形尺寸		法蘭連接尺寸
		L	△L	0.6MPa				1.0MPa
		L	△L	D	D1	n-Th	b	D	D1	n-Th	b
65	76	200	40	160	130	4-M12	16	185	145	4-M16	20
80	89			190	150	4-M16	18	200	160	8-M16	22
100	114			210	170	4-M16	18	220	180		24
125	140			240	200	8-M16	20	250	210		26
150	168			265	225		20	285	240	8-M20	26
200	219			320	280		22	340	295	8-M20	28
250	273			375	335	12-M16	24	395	350	12-M20	28
300	325	220	50	440	395	12-M20	24	445	400	12-M20	28
350	377			490	445	12-M20	26	505	460	16-M20	30
400	426			540	495	16-M20	28	565	515	16-M24	32
450	480			595	550	16-M20	28	615	565	20-M24	32
500	530			645	600	20-M20	30	670	620	20-M24	34
600	630	240		755	705	20-M24	30	780	725	20-M27	36
700	720	240		860	810	24-M24	32	895	840	24-M27	40
800	820	350	60	975	920	24-M27	34	1015	950	24-M30	44
900	920			1075	1020	24-M27	36	1115	1050	28-M30	46
1000	1020			1175	1120	28-M27	36	1230	1160	28-M33	50
1200	1220	370		1405	1340	32-M30	40	1455	1380	32-M36	56
1400	1420	370		1630	1560	36-M33	44	1675	1590	36-M39	62
1600	1620	380		1830	1760	40-M33	48	1915	1820	40-M4	68
1800	1820	380		2045	1970	44-M36	50	2115	2020	44-M45	70
2000	2020	400		2265	2180	48-M39	54	2325	2230	48-M45	74
2200	2220			2475	2390	52-M39	60	2550	2440	52-M52	80
2400	2420			2685	2600	56-M39	62	2760	2650	56-M52	82
2600	2620	450	80	2905	2810	60-M45	64	2960	2850	60-M52	88
2800	2820			3115	3020	64-M45	68	3480	3070	64-M52	94
3000	3020			3315	3220	68-M45	70	3405	3290	68-M56	100
3200	3220			3525	3430	72-M45	76
