雙法蘭傳力接頭在化工管道中的密封作用介質點

2017-3-17 9:01:26??????點擊：

在化工管道中雙法蘭傳力接頭的密封作用介質點

雙法蘭傳力接頭在管道中發揮著連接作用，是中國凈水排污行業中不可缺少的設備之一，在整個排污的環節中發揮著不可缺少的作用。正因?yàn)槿绱?，傳力接頭在凈水行業中以飛快的速度往前發展。中國不僅是一個農業大國，也是一個機械大國，每個城鎮都建立著各種工廠，工廠排放出來的污水要進行合理的排泄，而不能對村莊和人民造成污染危害。

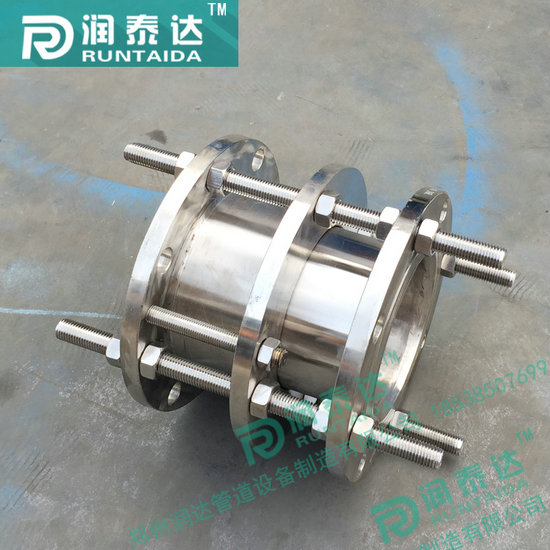

雙法蘭傳力接頭主要用于泵、閥門等附件的松套連接。雙法蘭傳力接頭是有松套伸縮接頭和短管法蘭、傳力螺桿等構件組成，它能傳遞被連接件的壓力推力（盲板力）和補償管路誤差，不能吸收軸向位移。重要用于泵、閥門、管路等附件的松套連接。

一種雙法蘭傳力接頭，它包括帶有法蘭聯結端的外伸縮套筒（1），其一端穿裝在外伸縮套筒中、另一端也帶有法蘭聯結端的內伸縮管（4），其特征在于： a、外伸縮套筒（1）與內伸縮管（4）之間設置有環形密封圈（2），并通過帶有法蘭的壓蓋（3）及螺母（6）固緊，其環形密封圈（2）的截面為梯形結構； b、外伸縮套筒（1）、壓蓋（3）與梯形密封圈（2）的壓緊配合面均為斜面結構； c、限位螺栓（5）穿過各法蘭上的通孔直接與外管道結合，并通過相應的螺母（6）固緊。

公稱通經 DN	管子外徑 Dw	法蘭連接尺寸				總長 L	安裝尺寸L1		伸縮量	重量/kg
		法蘭外徑 D	螺栓孔中心圓直徑D1	螺栓孔			安裝尺寸L1
		法蘭外徑 D	螺栓孔中心圓直徑D1	n/個	do		mm	max
65	76	185	145	4	18	460	420	380	40	14.8
80	89	200	160	8						17.2
1OO	114	220	180							24.8
125	140	250	210							31.7
150	168	285	240		22					39.3
200	219	340	295							49.2
250	273	395	350	12						67.9
300	325	445	400	12		485	445	395	50	83.9
350	377	505	460	16		485				106.1
400	426	565	515	16	26	495				121.9
450	480	615	565	20						138.7
500	530	670	620							162.6
600	630	780	725		30	51O	465	415		219.3
700	720	895	840	24	30	51O	465	415		267.2
800	820	1015	950	24	33	690	630	570	60	447.6
900	920	1115	1050	28	33					490.4
1000	1020	1230	1160	28	36					563.3
1200	1220	1455	1380	32	39	740	650	590		792.7
1400	1420	1675	1590	36	42	740	650	590		1027.7
1600	1620	1915	1820	40	48	760	660	600		1414.2
1800	1820	2115	2020	44		760	660	600		1574.8
2000	2020	2325	2230	48		790	680	620		2001.8
2200	2220	2550	2440	52	56	800				2437.9
2400	2420	2760	2650	56		800				2734.6
2600	2620	2960	2850	60		940	790	710	80	3142.4
2800	2820	3180	3070	64						3514.7
3000	3020	3405	3290	68	60					40227.8
