GFJH型雙法蘭鋼復伸縮接頭怎么安裝

2017-2-8 9:06:25??????點擊：

我公司研制的GFJH型雙法蘭伸縮接頭是在各種伸縮功能部件上設計而成的。其優點是一次安裝常年使用，不存在其調整和維修，位移量在，不靠滑動位移，自動限位，不受外界環境條件的限制，始終保持管道通駐運行，適用于各行給水排水管道的使用。

雙法蘭伸縮接頭用途及特點：

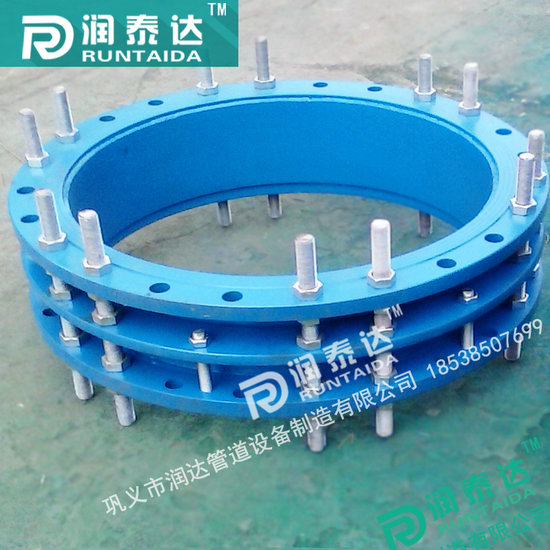

GFJH型雙法蘭伸縮接頭，具有一定的自由偏轉角度．有自行伸縮補償?shù)墓δ埽辛己玫臏p震性能。自緊式密封防滲漏可靠?？蓮V泛用于水泵、泵與泵、泵與穿墻管，閥門、循環水管道以及其他各種管道的連接，替代波紋管、伸縮器等．使運行安全可靠．安裝維修方便。

性能特點

伸縮接頭的性能特點是

1、伸縮補償量大

2、承受溫度高

3、承受壓力大

4、使用壽命長

使用范圍：

由于伸縮接頭具有良好的綜合性能，所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程。

PNO.6MPa的單法蘭傳力伸縮接頭

公稱通徑 DN	管子外徑 Dw	法蘭連接尺寸				總長 L	安裝尺寸 L1		伸縮量	重量/kg
		法蘭外徑D	螺栓孔中心圓直徑D1	螺栓孔			安裝尺寸 L1
				螺栓孔			max	min
				n/個	do		max	min
65	76	160	130	4	14	450	420	380	40	13.3
80	89	190	150		18	460				15.5
100	114	210	170							22.3
125	140	240	200	8						28.5
150	168	265	225							35.4
200	219	320	280							44.3
250	273	375	335	12						61.1
300	325	440	395		22	485	445	395	50	75.5
350	377	490	445							95.5
400	426	540	495	16						109.7
450	480	595	550	16						124.8
500	530	645	600	20						146.3
600	630	755	705	20	26	500	465	415		197.4
700	720	860	810	24	26	500	465	415		240.5
800	820	975	920		30	680	630	570	60	402.8
900	920	1075	1020							441.4
1000	1020	1175	1120	28						506.9
1200	1220	1405	1340	32	33	720	650	590		713.4
1400	1420	1630	1560	36	36	720	650	590		976.3
1600	1620	1830	1760	40	36	730	660	600		1342.5
1800	1820	2045	1970	44	39	730	660	600		1495.3
2000	2020	2265	2180	48	42	780	680	620		1900.9
2200	2220	2475	2390	52						2316.1
2400	2420	2685	2600	56						2597.3
2600	2620	2905	281O	60	48	915	790	710	80	2984.9
2800	2820	3115	3020	64						3338.4
3000	3020	3315	3220	68						3821.4
3200	3220	3525	3430	72						4357.2
