法蘭管道傳力接頭在管道運行中有一定的位移作用

2017-3-28 9:05:24??????點擊：

耐酸堿單法蘭管道傳力接頭在管道運行中有一定的多向位移作用

耐酸堿單法蘭管道傳力接頭在管道運行中有一定的多向位移作用，可以緩解管道運行中的盲板推力，對管道起到一定保護作用，特別是對管道的安裝和維修提供了極大的便利，但是在水泵出口處和管道轉角處應采用傳力接頭，因為傳力接頭通過傳力螺栓（即全絲螺栓）能把啟泵時的盲板推力傳導到泵和管道各部位，避免推力集中于管道或泵的近端發生沖擊力損傷設備。

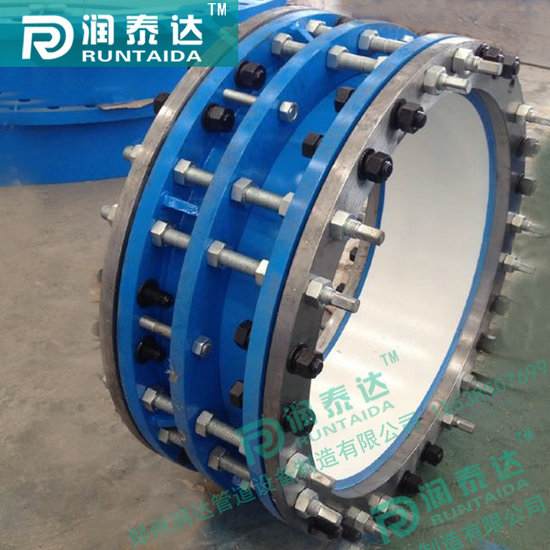

耐酸堿單法蘭管道傳力接頭，型號VSSJAFG（1999標準）或CF（2002標準）型，由法蘭式松套伸縮接頭和短管法蘭、傳力螺桿等構件組成。它能傳遞被連接件的壓力推力（盲板力）和補償管路安裝誤差，不能吸收軸向位移主要用于與泵、閥門等附件的松套連接。特點：安裝簡單方便、方便閥門安裝；特點：一邊法蘭、一邊焊接方式。

法蘭傳力接頭，包括帶有法蘭聯結端的外伸縮套筒、內伸縮管，特征是：外伸縮套筒與內伸縮管之間設置有環形密封圈，并通過帶有法蘭的壓蓋及螺母固緊，其環形密封圈的截面為梯形結構；外伸縮套筒、壓蓋與梯形密封圈的壓緊配合面均為斜面結構；限位螺栓穿過各法蘭上的通孔直接與外管道結合，并通過相應的螺母固緊。本接頭采用梯形密封圈，且外伸縮套筒、壓蓋與密封圈的配合接觸面均加工成相應的斜面，可根據介質壓力的不同通過壓緊螺栓做適當調整，改善了伸縮管道接頭的使用效果。特點是：既能保證良好的密封效果，又能及時調整密封狀況，拆卸方便，且能較好補償管線在一定范圍內的位移量；還可將軸向力傳遞給整個管道，對泵、閥門等起到保護作用。

公稱通徑 DN	管子外徑 Dw	法蘭連接尺寸				總長 L	安裝尺寸 L1		伸縮量	重量/kg
		法蘭外徑D	螺栓孔中心圓直徑D1	螺栓孔			安裝尺寸 L1
				螺栓孔			max	min
				n/個	do		max	min
65	76	160	130	4	14	450	420	380	40	13.3
80	89	190	150		18	460				15.5
100	114	210	170							22.3
125	140	240	200	8						28.5
150	168	265	225							35.4
200	219	320	280							44.3
250	273	375	335	12						61.1
300	325	440	395		22	485	445	395	50	75.5
350	377	490	445							95.5
400	426	540	495	16						109.7
450	480	595	550	16						124.8
500	530	645	600	20						146.3
600	630	755	705	20	26	500	465	415		197.4
700	720	860	810	24	26	500	465	415		240.5
800	820	975	920		30	680	630	570	60	402.8
900	920	1075	1020							441.4
1000	1020	1175	1120	28						506.9
1200	1220	1405	1340	32	33	720	650	590		713.4
1400	1420	1630	1560	36	36	720	650	590		976.3
1600	1620	1830	1760	40	36	730	660	600		1342.5
1800	1820	2045	1970	44	39	730	660	600		1495.3
2000	2020	2265	2180	48	42	780	680	620		1900.9
2200	2220	2475	2390	52						2316.1
2400	2420	2685	2600	56						2597.3
2600	2620	2905	281O	60	48	915	790	710	80	2984.9
2800	2820	3115	3020	64						3338.4
3000	3020	3315	3220	68						3821.4
3200	3220	3525	3430	72						4357.2
