金屬管道的受熱應每隔一定距離設置伸縮接頭

2017-2-8 9:00:48??????點擊：

金屬管道的受熱伸長量必須予以補償，否則會使管道承受較大巨大壓力，管路產生撓曲，接頭破裂漏水。因而在較長的直線熱水管路上，應每隔一定距離設置伸縮接頭。

自然補償：利用管路布置敷設的自然轉向來補償管道的伸縮變形。分L、Z形兩種型式。

Ω形伸縮接頭：在較長的直線管道上，不能采用自然補償方式，每隔一定距離設伸縮器。Ω形伸縮器是用整根管道彎制而成，工作可靠，制造簡易，嚴密性好，維護方便，但占地面積較大。一個Ω形伸縮器可承受50mm左右的伸縮量。

套管伸縮接頭：適用于安裝空間小且管徑較大的直線管路。（伸縮量大，易漏水及經常檢修）。

球形伸縮器：伸縮量大且占室內空間較Ω形伸縮接頭小，但造價較高。

此外，還有波形管伸縮接頭、橡膠軟管伸縮接頭等，均適用于安裝空間較小的地方。

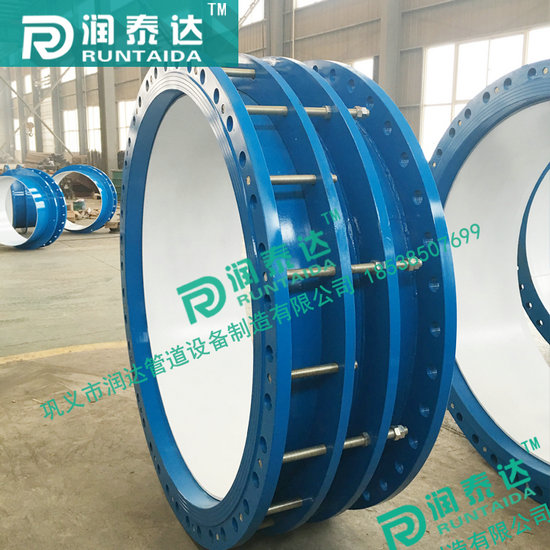

VSSJA-2型雙法蘭限位伸縮接頭工作原理

VSSJA-2型雙法蘭限位伸縮接頭適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

雙法蘭限位伸縮接頭功能介紹

雙法蘭限位伸縮接頭型號VSSJA-2或B2F型，管道兩邊法蘭的連接方式，安裝在管道上可以和閥門連接，既補償了管道的伸縮量又對閥門的維修提供了方便。 VSSJA-2型雙法蘭限位伸縮接頭是由松套伸縮接頭和一個法蘭限位短管組合而成。雙法蘭限位伸縮接頭能防止管道因超量位移導致補償接頭的泄漏和損壞，主要用于在允許位移范圍內吸收軸向位移和承受軸向壓力推力的管道松套連接。

雙法蘭限位伸縮接頭安裝說明

VSSJA-2型雙法蘭限位伸縮接頭適用于兩邊均與法蘭連接，安裝時調整產品兩端與法蘭的連接長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，確保管道的安全運行。

鞏義市潤達管道設備有限公司專業開發生產:剛性防水套管，柔性防水套管，02S404型防水套管，噴塑防水套管，防護密閉防水套管，加長柔性防水套管，橡膠接頭，伸縮接頭，伸縮器，補償器，傳力接頭，單球橡膠接頭，雙球橡膠接頭，異徑橡膠接頭，單法蘭伸縮接頭，雙法蘭伸縮接頭，單法蘭傳力接頭，雙法蘭傳力接頭，等產品。壓性能不高，安裝不注意容易拉爛。

稱尺寸 DN	管子外徑DW		外形尺寸			伸縮量δ	法蘭連接尺寸
	DW	D0	L	L2	L1		0.6Mpa			1.OMpa
	DW	D0	L	L2	L1		D	K	n-do	D	K	n-do
65	76	76	340	340	105	±25	160	130	4-￠14	185	145	4-￠18
80	89	89					190	150	4-￠18	200	160	8-￠18
100	108	108					21O	170		220	180
100	114	114					21O	170		220	180
125	133	133					240	200	8-￠18	250	210
125	140	140					240	200		250	210
150	159	159					265	255		285	240	8-￠23
150	168	168					265	255		285	240
200	219	219					320	280		340	295
250	273	273					375	335	12-￠18	395	350	12-￠23
300	325	325	350	370	130	±32.5	440	395	12-￠23	445	400	16-￠22
350	377	377					490	445	12-￠23	505	460	16-￠26
400	426	426					540	495	16-￠23	565	515	20-￠26
450	480	480					595	550	16-￠23	615	565	20-￠26
500	530	530					645	600	20-￠23	670	620	20-￠30
600	630	630					755	705	20-￠27	780	725	24-￠30
700	720	720					860	810	24-￠27	895	840	24-￠33
800	820	820	590	600	220	±65	975	920	24-￠30	1015	950	28-￠33
900	920	920					1075	1020	24-￠30	1115	1015	28-￠36
1000	1020	1020					1175	1120	28-￠30	1230	1160	28-￠36
1200	1220	1220					1405	1340	32-￠33	1455	1380	32-￠40
1400	1420	1424		640			1630	1560	36-￠36	1675	1590	36-￠42
1600	1620	1624					1830	1760	40-￠36	1915	1820	40-￠48
1800	1820	1824					2045	1970	44-￠39	2115	2020	44-￠48
2000	2020	2026					2265	2180	48-￠42	2325	2230	48-￠48
2200	2220	2226					2475	2390	52-￠42	2550	2440	52-￠56
2400	2420	2426					2685	2600	56-￠42	2760	2650	56-￠56
2600	2620	2626	600	710	240	±75	2905	2810	60-￠48	2960	2850	60-￠56
2800	2820	2826					3115	3020	64-￠48	3180	3070	64-￠56
3000	3020	3026					3315	3220	68-￠48	3405	3290	68-￠60
3200	3220	3230					3525	3430	72-￠48	-	-	-
3400	3420	3432					3735	3640	76-￠48	-	-	-
3600	3620	3632					3970	3860	80-￠56	-	-	-
