C2F型雙法蘭傳力接頭的適用范圍

2017-2-27 10:37:27??????點擊：

在之前我們已經介紹了傳力接頭的優點，相信朋友們對它的有點都有所了解。球型狀傳力接頭主要依靠球體的角位移來吸收或補償管道一個或多個方向上的橫向位移，所以該補償器應成對使用，單只球形補償器沒有補償能力，可作管道萬向接頭使用。

松套傳力接頭是在法蘭松套補償接頭的基礎上增設法蘭短管及傳力螺桿而成，次類型的補償接頭與松套補償接頭和松套限位補償接頭不同的是它的補償量是指在安裝及拆卸過程中的調節量，一旦將所有的螺母擰緊，它是剛性連接的，可以傳遞軸心力，從而保護閥門、泵等設備。

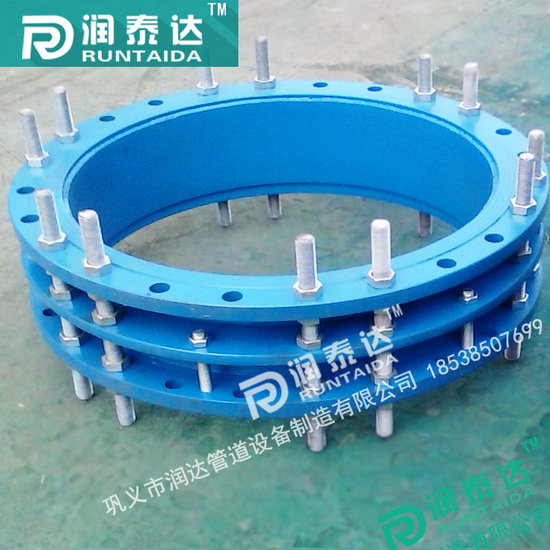

C2F型雙法蘭傳力接頭適用于兩邊均與法蘭連接的管道中，安裝時調整產品兩端與法蘭的安裝長度，對角依次均勻擰緊壓螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修時，根據現場尺寸進行調整在工作時，可以把軸向推力傳遞至整個管道。

CF型單法蘭傳力接頭適用于一面與法蘭連接，一面與管道焊接。安裝時調節產品兩端與管道或法蘭的安裝長度，安裝和焊接完畢后，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修，可根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至整個管道。

傳力接頭適用范圍：傳力接頭適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。到這里，對于傳力接頭的特點及其應用范圍都有所了解，其實這些知識在接觸這個行業的時候都會經常碰到的，所以請大家認真總結和學習。

外徑接管Dw mm	公稱通徑DN mm	允許管端軸向符合 kgf	伸縮量 mm	允許轉角	最小長度 mm	安裝長度 mm	最大長度 mm	配用螺栓 d x Lmm
89	80	2680	20	17.90	90	100	110	12x60
108	100	3550	20	15.06	90	100	110	14x60
133	125	4620	20	13.05	95	105	115	14x60
159	150	5530	20	12.09	100	110	120	14x60
194	175	7370	20	10.51	100	110	120	16x60
219	200	9370	20	9.33	106	116	126	16x75
245	225	11750	20	8.36	112	122	132	16x80
273	250	14620	20	7.51	117	127	137	18x90
325	300	20680	20	6.32	120	130	140	18x100
377	350	27875	20	5.45	125	135	145	18x100
426	400	35600	20	4.80	130	140	150	18x110
480	450	45180	20	4.28	135	145	155	18x110
530	500	55120	20	3.88	140	150	160	18x120
630	600	65900	22	3.27	145	155	165	18x120
720	700	70170	22	2.86	150	160	170	20x120
820	800	84400	22	2.51	155	165	175	20x130
920	900	106200	22	2.24	160	170	180	20x130
1020	1000	116870	22	2.02	165	175	185	20x130
1220	1200	130600	24	1.69	170	180	190	22x140
1420	1400	146200	24	1.45	175	185	195	22x140
1620	1600	158300	24	1.27	180	190	200	22x140
1820	1800	166000	24	1.13	185	195	205	22x150
2020	2000	179000	24	1.01	190	200	210	24x150
2220	2200	187000	26	1.01	195	205	215	24x150
2420	2400	196000	26	1.01	200	210	220	24x150
2620	2600	206000	26	1.01	205	215	225	24x160
2830	2800	253300	26	1.01	210	220	230	27x160
3020	3000	260100	26	1.01	215	225	235	27x160
3220	3200	286900	26	1.01	220	230	240	27x180
